飛創科技REC專利電絮凝技術與傳統電絮凝的對比優勢

飛創環保REC專利電絮凝技術與傳統電絮凝的對比優勢

序號	項目	傳統電絮凝（第一代）	改進型電絮凝（第二代）	飛創REC電絮凝（第三代）
1	結構	開放式結構，電極板直接插入電解槽，結構簡單，容易發生流道堵塞短路。	封閉式結構，電極板置于密閉容器中，通過水力流體結構設計，避免流道堵塞短路。	封閉式結構，電極組件置于密閉容器中，在陰陽電極板中間增加旋轉錯流攪拌桿。
2	除垢措施與效果	定時切換正負電極，期望污垢自動溶解脫落，但是由于水流速低，污垢不能及時脫落，導致污堵和濃差極化。	定時切換正負電極，通過壓力水流設計或外增強制循環泵，減少污垢堵塞和優化濃差極化現象。但是效果有限。	智能換向切換電極專利技術和旋轉錯流攪拌技術，徹底消除流道堵塞短路、結垢、濃差極化現象。
3	濃差極化與鈍化	極易發生濃差極化，而且產生大量泡沫污染物	長時間運行后發生濃差極化和鈍化現象	穩定運行，杜絕濃差極化和鈍化現象
4	功耗效果	穩定性差，頻繁更換電極，效果差	功耗較高，穩定性較差，效果一般。	功耗低，穩定性非常好，電絮凝效果好
5	售后成本	一般很難模塊化，備件非標，售后成本高	一般很難模塊化，備件非標，售后成本高	模塊化設計，備件標準化，更換成本低，售后成本低
6	知識產權	傳統公開技術，落后淘汰	實用新型專利，逐步淘汰	有授權發明專利，突破性技術，前景廣闊

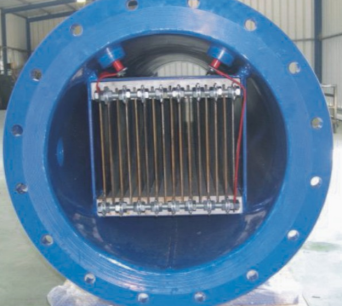

7	示意圖片

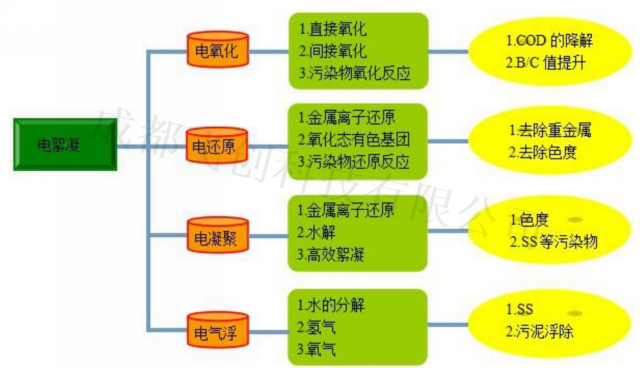

1.1電絮凝是利用可溶性金屬陽極在電解過程中產生的金屬氫氧化物絮凝去除水中污染物質的水處理工藝。

原理：基于電化學的技術基礎上，將電化學技術和傳統的化學沉淀技術相融合，在直流電場作用下同時實現離子的深度脫除，以及極板連續與電流反應,電解床的陰極,陽極二者間產生電子遷移,引起電化學反應.同時水在陽極產生OH放電而產生氧化反應,對水中無機物,有機物進行氧化.陰極離子得電形成氫這種初生態氫具有還原能力。因此能夠有效地去除水中的溶解鹽類、膠體、微生物、有機物等。由于極板在電解時產生的離子與水中金屬離子混凝沉淀，不需要另外投加藥劑，減少了運行費用。

1.2旋轉錯流電子絮凝器采用先進的旋轉錯流技術，電極附近溶液濃度與原有溶液濃度有一個濃度梯度，這種由濃度差引起的電極電動勢的改變稱為濃差極化。濃差極化對電絮凝過程沒有任何好處，它使槽電壓升高，電耗增大，并使陰極沉積物增加。 通過攪拌電機帶動攪拌刮刀對水體造成一個強勁的旋轉錯流作用，能消除濃差極化，降低電解功耗，提高電解效率。在極板之間設置有機械攪拌桿，在攪拌減速電機的帶動下，實時攪動反應液體，降低濃差極化的影響，提高生成的小絮體的碰撞結合成大絮體幾率，提高電絮凝效率。同時通過旋轉刮刀產生的剪切力作用，對極板表面的污垢進行沖刷，有效避免極板結垢的問題產生。

1.3成都飛創科技有限公司開發的電子絮凝污水處理系統采用遠程智能診斷與測控技術，實現電絮凝PLC流量、水泵狀態、閥門狀態、電絮凝水質、故障等數據遠程到云端保存，通過手機或電腦客戶端訪問電絮凝現場運行數據，我公司可以通過實時遠程訪問電絮凝運行數據，分析客戶電絮凝運行1周、1個月、1季度等長時間運行數據，給客戶提供電絮凝運行參數?？梢酝ㄟ^(guò)遠傳數據分析指導客戶處理現場故障。

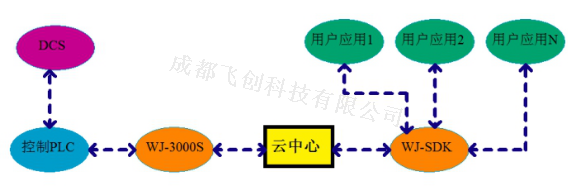

電絮凝遠傳數據組態情況如下所示：

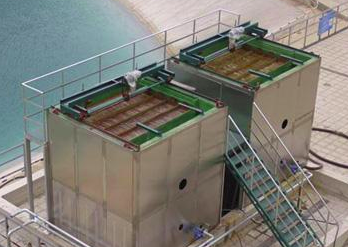

澄清反應裝置是我公司專利技術，采用水力學中的離心原理，水流沿切線方向進入反應器，作螺旋運動。在離心力的作用下，顆粒被附著在分離器壁上，在重力的作用下，分離出的顆粒會逆水而下，最后聚積在裝置的下方，通過自動控制系統控制污泥泵將淤泥排出。經離心分離后的水將從反應器的上端溢流至回用。

本設備將旋流離心沉降與斜管沉降相結合，通過旋流離心作用和斜管沉淀作用，實現對高懸浮物廢水快速高效的固液分離，與斜管沉淀池相比，澄清速度更快,體積更小，便于安裝與維護，處理效果更好，更穩定。

為了避免當被絮凝的顆粒在脫離電子絮凝環境后有可能在水中重新被充電，從而導致絮凝顆粒分散，我們必須使顆粒在絮凝過程結束后快速沉降下來，配置快速沉降裝置，因此本方案選擇旋流澄清反應器。

2.1旋流澄清反應器的技術原理

   旋流澄清反應器設置有空腔的筒體，筒體內設置有旋流管，筒體上還設有進水管和出水管，進水管穿過筒體后沿旋流管切線方向與旋流管連通。我公司自主研發的旋流澄清反應器是將旋流離心沉降和斜管沉降相結合，通過旋流離心作用和斜管沉淀作用，實現對高高懸浮物廢水快速高效的固液分離，與傳統的斜管沉淀池相比，旋流澄清反應器澄清速度更快，體積更小，便于室內安裝與維護；與旋流沉淀池相比，處理效果更好，更穩定。

2.2旋流澄清反應器的優越性

（1）利用了層流原理，提高了沉淀池的處理能力；

（2）縮短了顆粒沉降距離，從而縮短了沉淀時間；

（3）增加了沉淀池的沉淀面積，從而提高了處理效率。
